SCHLEUSE DIETFURT - ARCHIV WSA 6 = 1984

MAIN-DONAU-KANAL - DIETFURT

Schleuse Dietfurt.
Winterstillstand im Erdbau.
(Januar 1984)

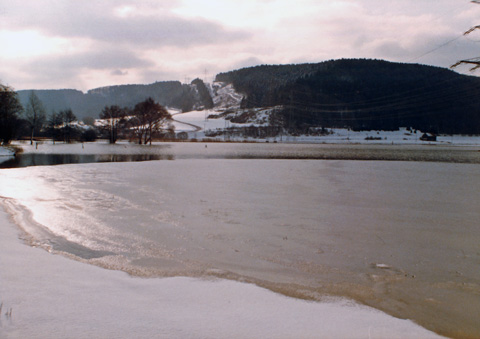

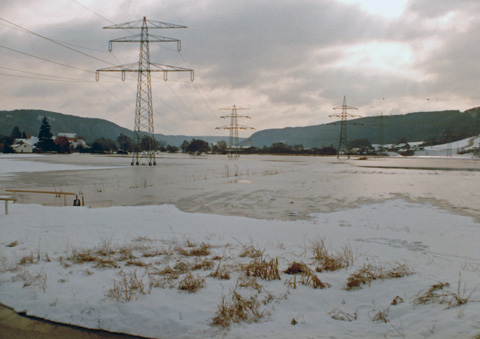

Schleuse Dietfurt.
Altmühl-Hochwasser.
(Februar 1984)

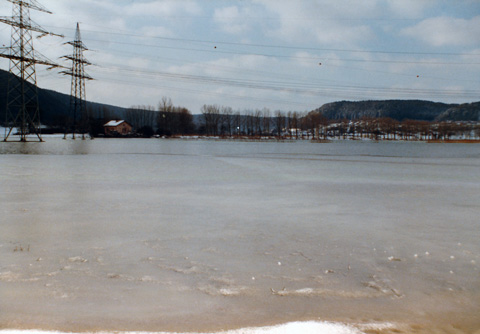

Schleuse Dietfurt.
Altmühl-Hochwasser - Bereich Herrenmühle in Richtung Griesstetten.
(Februar 1984)

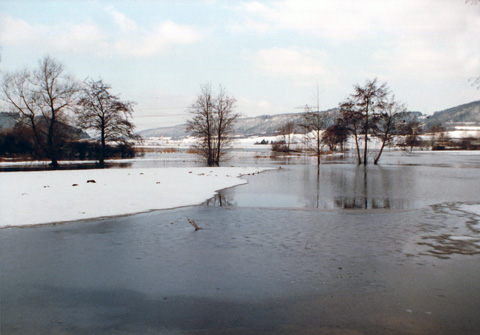

Schleuse Dietfurt.
Altmühl-Hochwasser - Bereich Herrenmühle. Im Hintergrund Schleuse 13.
(Februar 1984)

Schleuse Dietfurt.
Hochwasser - Bereich der Laaber, Dietfurt.
(Februar 1984)

Schleuse Dietfurt.
Erdaushub im Unterkanal.
(Februar 1984)

Schleuse Dietfurt.
Zwischenlagerung von Erdmaterial aus dem Unterkanal für den späteren Einbau i nden Damm des Oberkanals.
(Februar 1984)

Schleuse Dietfurt.
Aushub im Unterkanal - rechte Seite.
(Februar 1984)

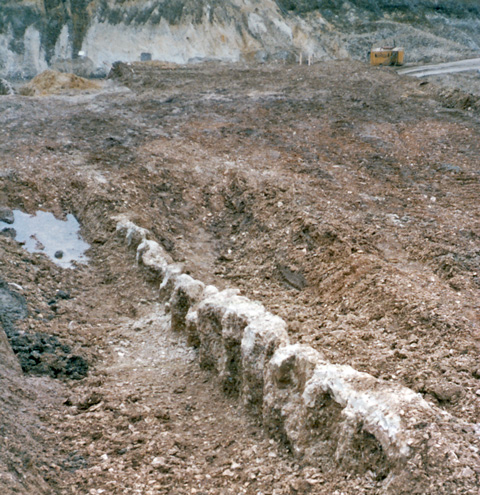

Schleuse Dietfurt.
Im Zuge des Aushubes des Unterkanals wurde auch die im Oktober 1979 gesetzte Schmalwand freigelegt.
Hier: Baugrube Ostseite.
Anmerkung: Schmalwand ist eine Dichtungswand, zu deren Herstellung Stahlprofile in den Boden gerammt werden. Der beim Ziehen der Profile entstandene Hohlraum wird unter Druck mit einem speziellen Baustoff verfüllt. Durch eine überschneidende Aneinanderreihung dieser Elemente entsteht eine abdichtende Barriere.
(März 1984)

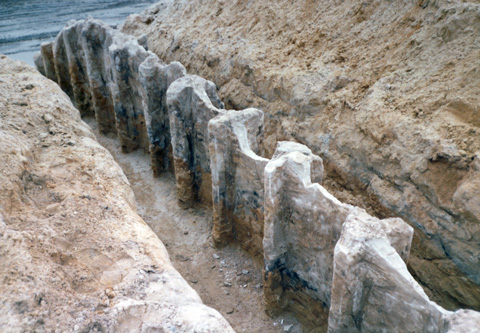

Schleuse Dietfurt.
Die tieferen Schichten zeigen sehr dichte, feinsandige Einlagerungen auf, die das Profil der Schmalwand deutlich abzeichnen.
(März 1984)

Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)
Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)
Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (März 1984)

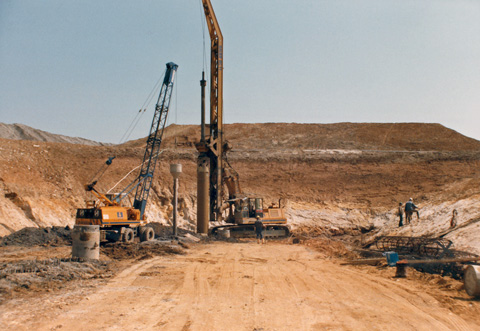

Schleuse Dietfurt.
Erstellen Bohrpfahlwand im Unterkanal Südseite.
(April 1984)

Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)
Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)
Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)
	Schleuse Dietfurt. Erstellen Bohrpfahlwand im Unterkanal Südseite. (April 1984)

Schleuse Dietfurt.
Freigelegte Schmalwand und ausbetonierte Bohrlöcher der Bohrpfahlwand im Unterkanal Südseite.
(April 1984)

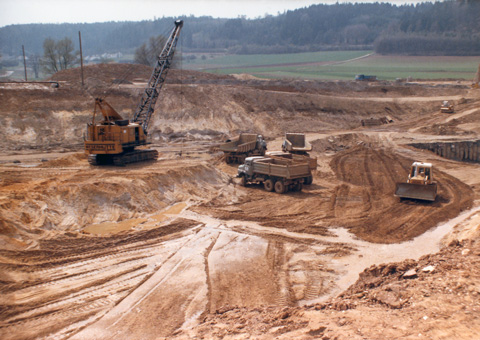

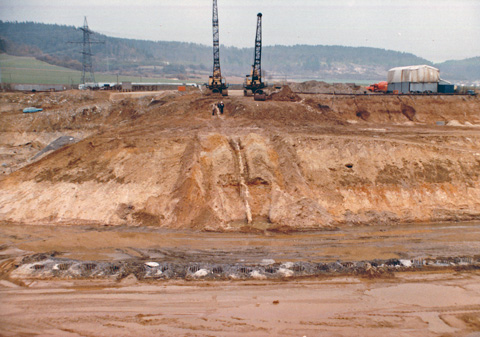

Schleuse Dietfurt.
Erdaushub im Unterkanal Nordseite.
(April 1984)

Schleuse Dietfurt.
Sparbeckenreihe I und Maschinenhaus Ost.
(April 1984)

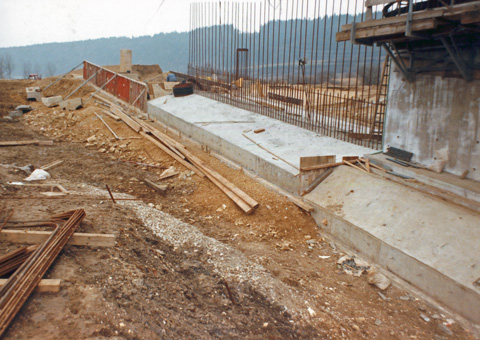

Schleuse Dietfurt.
Fundierung der Ufermauer im Berich Schleuseneinlauf Südseite.
(April 1984)

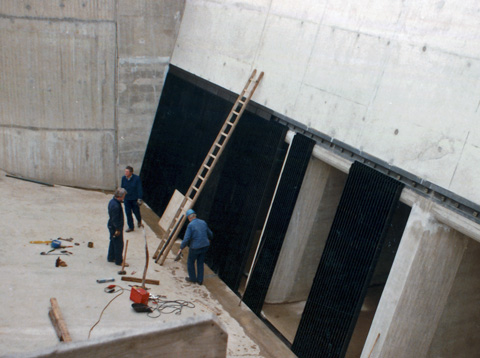

Schleuse Dietfurt.
Einbau des Rechens am Pumpwerk.
(April 1984)

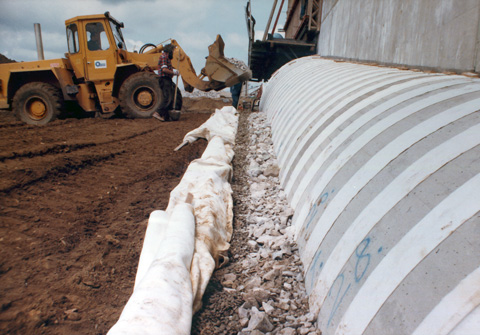

Schleuse Dietfurt.
Einbauen des Grob- und Feinfilters an den Drainageschalen der Ufermauer Südseite.
(Mai 1984)

Schleuse Dietfurt.
Erdaushub für die Drainage am Böschungsfuss entlang der künfigen Verankerungswand für die Liegeplatzmauer im Unterkanal.
(Mai 1984)

Schleuse Dietfurt.
Drainage am Böschungsfuss entlang der künfigen Verankerungswand für die Liegeplatzmauer im Unterkanal.
(Mai 1984)

Schleuse Dietfurt. Erdaushub im Bereich der Ankerstangen mit Ankerwand Liegeplatzmauer im Unterkanal. (Mai 1984)	Schleuse Dietfurt. Unterkanal - Bereich Liegeplatzmauer. Rechts hinten Schleuse 14 LK. (Mai 1984)	Schleuse Dietfurt. Aushub für die Bootsrampe im Unterwasser. (Mai 1984)
	Schleuse Dietfurt. Unterkanal - Bereich Liegeplatzmauer. Rechts hinten Schleuse 14 LK. (Mai 1984)

Schleuse Dietfurt. Der Schiffsstossschutz wird umgelegt. (Juni 1984)	Schleuse Dietfurt. Der Schiffsstossschutz wird umgelegt. (Juni 1984)	Schleuse Dietfurt. Der Schiffsstossschutz wird umgelegt. (Juni 1984)
Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juni 1984)	Schleuse Dietfurt. Sparbeckeneinlauf - Reihe II. (Juni 1984)	Schleuse Dietfurt. Der Schiffsstossschutz wird umgelegt. (Juni 1984)

Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)
Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)

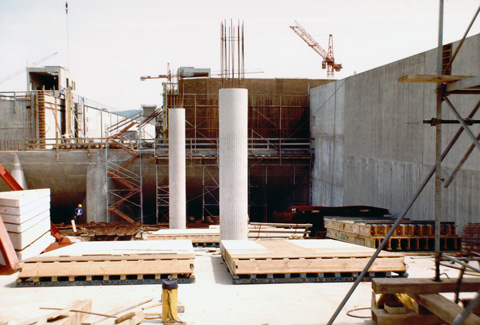

Schleuse Dietfurt.
Blick auf den Einlauf und auf die Leitbalkenstützen im Oberwasser.
(Juli 1984)

Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)
Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)
	Schleuse Dietfurt. Stahlbetonanker als Rückverankerung der Liegeplatzmauer im Unterkanal. (Juli 1984)

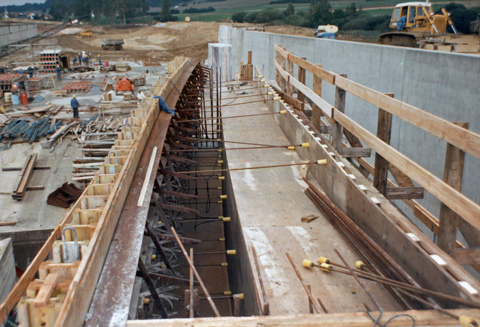

Schleuse Dietfurt.
Rüstung uns Schalung oberstromiger Leitbalken Nordseite.
(September 1984)

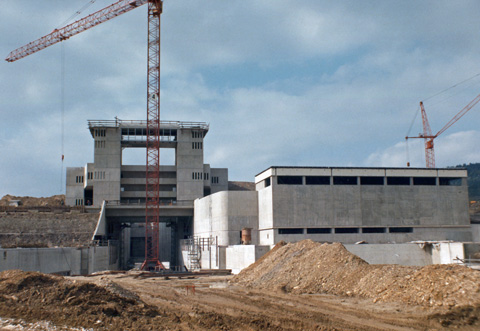

Schleuse Dietfurt.
Ansicht Pumpwerk und Unterhaupt.
(Oktober 1984)

Schleuse Dietfurt.
Hinterfüllen der Liegeplatzmauer im Unterkanal.
Im Vordergrund die Ankerwand.
(Oktober 1984)

Schleuse Dietfurt.
Hinterfüllen der Liegeplatzmauer im Unterkanal mit FT-Anker und Ankerwand.
(Oktober 1984)

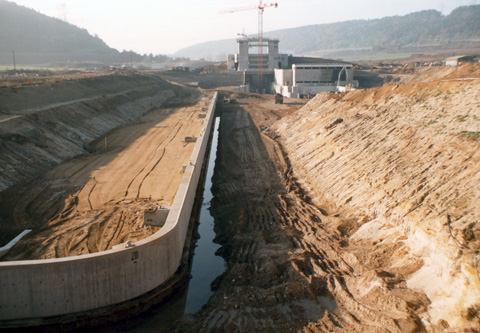

Schleuse Dietfurt.
Liegeplatzmauer im Unterkanal.
(Oktober 1984)

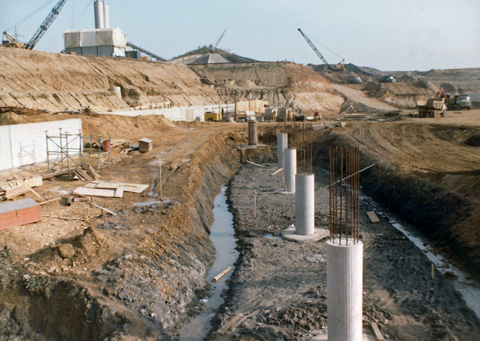

Schleuse Dietfurt.
Leitbalkenstützen im Unterkanal.
(November 1984)

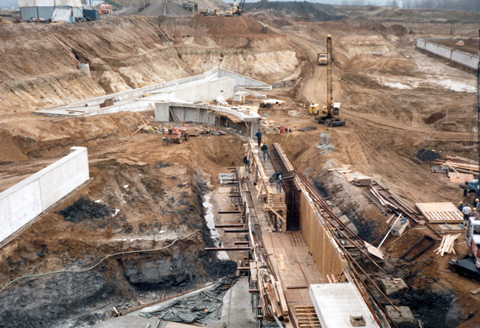

Schleuse Dietfurt. Leit-und Tauchwand im Unterwasser - Nordseite. (November 1984)	Schleuse Dietfurt. Reinigen der Bohrpfähle der Liegeplatzmauer im Unterkanal. (November 1984)	Schleuse Dietfurt. Schalung und Bewehrung Leitbalken im Unterkanal. (November 1984)
	Schleuse Dietfurt. Geschalte Sohlplatte - d=40cm - im Auslauf Südseite. (November 1984)
