SCHLEUSE BACHHAUSEN - ARCHIV WSA 1987 - 3

MAIN-DONAU-KANAL - BACHHAUSEN

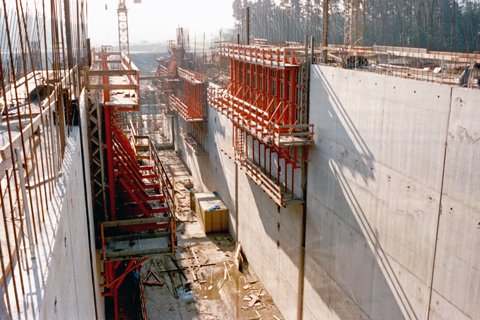

Schleuse Bachhausen.
Schleusenkammer - Richtung Unterhaupt.
(September 1987)

Schleuse Bachhausen. Bewehrungsarbeien unterstromiger Sparbeckenzulauf. (September 1987)	Schleuse Bachhausen. Betonierarbeiten Kammermauer Südseite. (September 1987)	Schleuse Bachhausen. Im Vordergrund das Unterhaupt. (September 1987)
Schleuse Bachhausen. Pumpwerk. Im Vordergrund die Einlaufpfeiler, im Hintergrund die Konuswaqnd. (September 1987)	Schleuse Bachhausen. Mündungsbereich des Lehrschußrohres ins Unterwasser. (September 1987)	Schleuse Bachhausen. Pumpwerk, Blick auf Einlaufkonus, Membranwand und Mündungsbereich des Lehrschußrohres ins Unterwasser. (September 1987)
Schleuse Bachhausen. Bewehrung für Konuswand mit eingebauten Konen, Bewehrung Leitungen der Wasserkammer und Leerschußrohr in die Wasserkammer. (September 1987)	Schleuse Bachhausen. Einmündung des Leerschußrohres in die Wasserkammer. (September 1987)	Schleuse Bachhausen. Konuswand mit eingebauten Konen und Bewehrung der Leitungen der Wasserkammer. (September 1987)

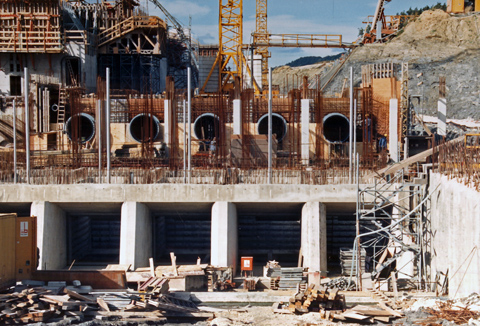

Schleuse Bachhausen.
Pumpwerk mit den Einlaufpfeilern, den Konen in der Konuswand und den Lüfterrohren.
(Oktober 1987)

Schleuse Bachhausen. Pumpwerk mit Sohle Wasserkammer. (Oktober 1987)	Schleuse Bachhausen. Einlauflamelle mit Einlaufpfeilern vor dem Oberhaupt Südseite. (Oktober 1987)	Schleuse Bachhausen. Einlauflamelle mit Einlaufpfeilern vor dem Oberhaupt Südseite. (Oktober 1987)
Schleuse Bachhausen. Einbau der Entlüftungsrohre für die Sparbeckenzuläufe der Beckenreihen II und III und Aussparungen für Schütz- und Notverschluß in der oberstromigen Maschinensohle. (Oktober 1987)	Schleuse Bachhausen. Entlüftungsrohre für die Sparbeckeneinläufe im Maschinenhaus O und Einlaufrost für die Sparbeckenreihe I. (Oktober 1987)	Schleuse Bachhausen. Sparbeckeneinlauf mit Einlaufrost der Beckenreihe I von innen. (Oktober 1987)
	Schleuse Bachhausen. Schalung für den auskragenden Teil der Torlamelle Unterhaupt Südseite. (Oktober 1987)

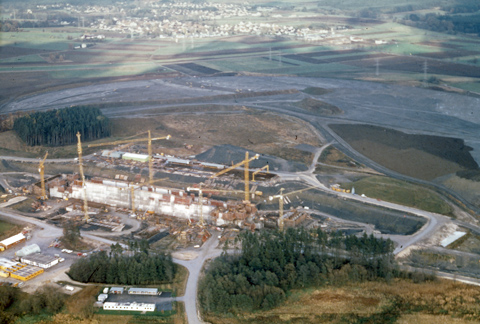

Schleuse Bachhausen.
Luftbild.
(November 1987)

Schleuse Bachhausen. Unterhaupt - im Vordergrund aufgehende Bewehrung Auslauflamelle 3 Nord- und Südseite. (November 1987)	Schleuse Bachhausen. Sohle und Seitenwände Pumpkanalauslauf von Nord zur Südseite. (November 1987)	Schleuse Bachhausen. Einlauflamelle vor dem Oberhaupt. Schalung der Decke über den Einlaufpfeilern. (November 1987)
Schleuse Bachhausen. Einlauflamelle vor dem Oberhaupt. Schalung der Decke über den Einlaufpfeilern. (November 1987)	Schleuse Bachhausen. Schleusenkammer Südseite, der letzte Bauabschnitt der Lamelle 11 wird bewehrt. (November 1987)	Schleuse Bachhausen. Erdplanum für die Sohlensicherungsplatte im Unterwasser, d=40cm. (November 1987)

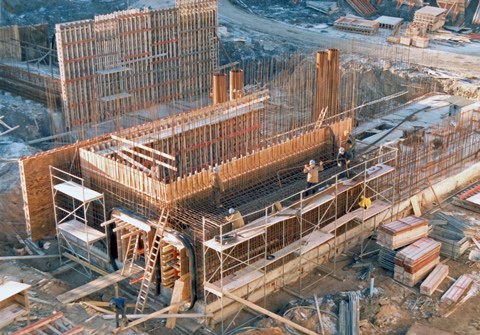

Schleuse Bachhausen. Bewehrung der Membranwand mit Kabeldurchführungen, Aussparungen für Türen und Rohrdurchführung der Pumpen im Pumpwerk. (November 1987)	Schleuse Bachhausen. Erdseitige Kammermauer Nordseite, bereits auf Planiehöhe betoniert. (November 1987)	Schleuse Bachhausen. Einlauf für Sparbeckenreihe I O mit aufgehender Wand (Schalung, Bewehrung) der Sparbeckenreihe I und Entlüftungsrohre im Maschinenhaus. (November 1987)
Schleuse Bachhausen. Absetzbecken 1 mit Einleitung der E-Brunnen Nordseite. (November 1987)	Schleuse Bachhausen. Pumpversuch im Unterkanal von PS SG 7.1 wegen Sandabbau zur Kammerhinterfüllung. (November 1987)	Schleuse Bachhausen. Herstellen des PS SG 7.1 im Unterkanal wegen Sandabbau zur Kammerhinterfüllung. (November 1987)
