SCHLEUSE EIBACH

INSTANDSETZUNGSARBEITEN APRIL 2008

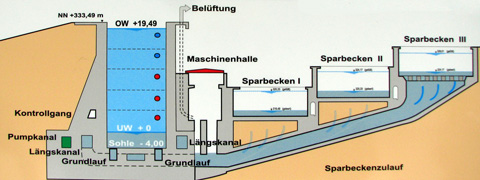

Schleuse Eibach.
Querschnitt.
(April 2008)

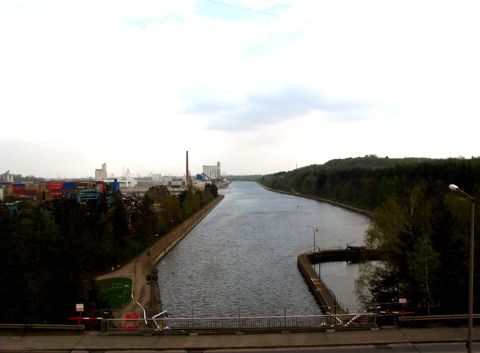

Schleuse Eibach.
Blick vom Leitstand auf den Hafen Nürnberg.
(April 2008)

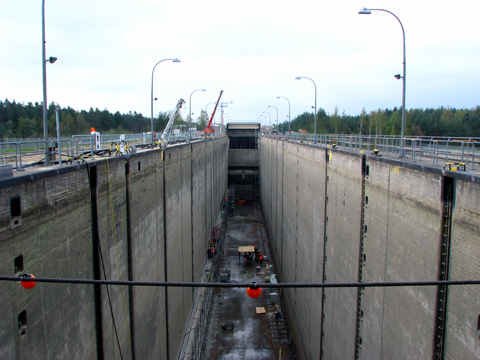

Schleuse Eibach.
Blick vom Leitstand auf geleerte Schleusenkammer.
Die Arbeiten erfolgen simultan an allen Schleusen des MDK, rund um die Uhr, generalstabsmässig geplant.
(April 2008)

Schleuse Eibach - Unterhaupt - Torantrieb.
(April 2008)

Schleuse Eibach - Leitstand. (April 2008)	Schleuse Eibach - Leitstand. (April 2008)
Die Kontrollmonitore der Videoüberwachung links und rechts zeigen die leere Schleusenkammer. Die Steuerung der Schleuse Eibach erfolgt zentral von der Schleuse Kriegenbrunn aus. Bei Bedarf ist jedoch auch eine Bedienung vor Ort möglich. Die Alarmmeldung auf dem - nun eingeschalteten - Steuermonitor ist auf die offene, leere Schleusenkammer zurückzuführen.

Schleuse Eibach - Oberhaupt. Instandsetzungsarbeiten. (April 2008)	Schleuse Eibach - Oberhaupt. Blick in die Schleusenkammer durch das nach oben hochgezogene Schleusentor. (April 2008)	Schleuse Eibach - Oberhaupt. Blick Schleusenkammer und Unterhaupt. (April 2008)
Schleuse Eibach - Oberhaupt. Blick auf Maschinenhaus und Sparbecken. (April 2008)	Schleuse Eibach - Oberhaupt. Sparbecken mit Einläufen und Entlüftungskaminen. (April 2008)	Schleuse Eibach. Sparbecken mit Einläufen und Entlüftungskaminen. (April 2008)

Schleuse Eibach - Maschinenhaus.
(April 2008)

Schleuse Eibach - Maschinenhaus.
Links die fahrbaren Hydraulikantriebe für die Schützbetätigungen.
(April 2008)

Schleuse Eibach - Maschinenhaus.
Hydraulikantriebe.
(April 2008)

Schleuse Eibach.
Die während der Arbeiten zugänglichen Umlaufkanäle - Längskanal.
(April 2008)

Schleuse Eibach.
Umlaufkanäle - Längskanal.
(April 2008)

Schleuse Eibach - Unterhaupt. Spundwand zum Hafen, Pumpen. (April 2008)	Schleuse Eibach - Unterhaupt. Revisionsverschluss zum Hafen, Pumpen. (April 2008)	Schleuse Eibach - Unterhaupt. Blick zum Oberhaupt durch die Schleusenkammer. (April 2008)
Schleuse Eibach - Schleusenkammer. Blick zum Oberhaupt. (April 2008)	Schleuse Eibach - Schleusenkammer. Verankerungsarbeiten an der östlichen Schleusenwand. (April 2008)	Schleuse Eibach - Schleusenkammer. Verankerungsarbeiten an der östlichen Schleusenwand. (April 2008)
Schleuse Eibach - Unterhaupt. Hochgezogenes Schleusentor. (April 2008)	Schleuse Eibach - Oberhaupt. 23,5 m höher - nur durch einen Revisionsverschluss getrennt - eine ganze Haltung mit Wasser! (April 2008)	Schleuse Eibach - Schleusenkammer. Blick zum Unterhaupt. Links im Boden die Einlaufkanäle. (April 2008)
