SCHLEUSE ECKERSMÜHLEN - ARCHIV WSA 2 - 1981-1982
MAIN-DONAU-KANAL - ECKERSMÜHLEN


Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungseinschnitt Nordseite Oberhaupt - Standplatz für Kran.
(März 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Kranaufbau in der nördlichen Baugrubenböschung.
(März 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Abtrag Buntsandstein bei Unterhaupt + 115m - Nordseite nach Sprengung.
(März 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Nachputzen der Baugrubenböschung Südseite Unterhaupt + 110m.
(März 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick von Oberhaupt Süd in Kammerbaugrube.
(März 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Auffüllung im Bereich des Einlaufs.
(März 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - 1. Sprengung Oberkanal-Burgsandstein Unterhaupt +115m Nordseite. Blick nach Oberstrom.
(März 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - 1. Sprengung Oberkanal-Burgsandstein Unterhaupt +115m Nordseite. Blick nach Unterstrom.
(März 1981)

nach_oben
Schleuse Eckersmühlen

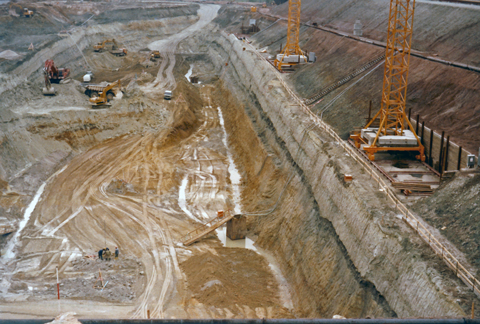

Schleuse Eckersmühlen - Blick auf die Schleusenbaugrube von Oberkanal. Aushub ca 3m über Gründungssohle Kammer.
(April 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Schleusenbaugrube vom Oberhaupt.
(April 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Schleusenbaugrube vom Oberhaupt - Teil Ost.
(April 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Schleusenbaugrube vom Oberhaupt - Teil West.
(April 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick von Osten auf die Auffüllung Oberkanal Südseite.
(April 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Aushub Kammer Südseite, ca 8m über Gründungssohle.
(April 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Schleusenbaugrube vom Oberhaupt.
(April 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Baugrubenböschung Nord vom Oberhaupt.
(April 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen -Dammfußsicherung Oberkanal Nord.
(April 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Baustelleneinrichtung nördlich von Oberstrom.
(April 1981)

nach_oben
Schleuse Eckersmühlen

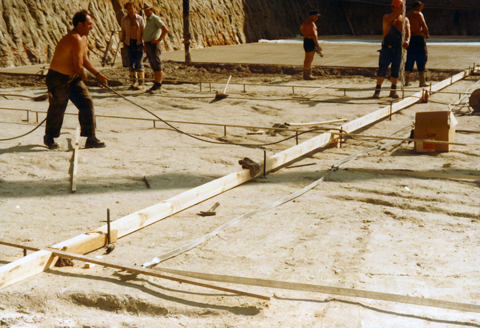

Schleuse Eckersmühlen - Gründungsohle Oberhaupt Mitte.
(Mai 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die südliche Baugrubenhälfte in Richtung Ost.
(Mai 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf den östlichen Teil der Baugrube von Oberhaupt.
(Mai 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf den westlichen Teil der Baugrube von Oberhaupt.
(Mai 1981)
Schleuse Eckersmühlen

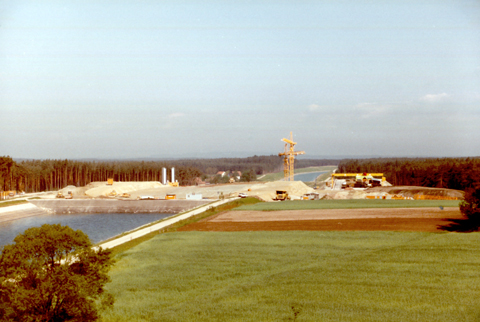

Schleuse Eckersmühlen - Schleusenbereich mit Oberwasser und Unterwasser.
(Mai 1981)


nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungsausbruch Südseite Lamelle 4.
(Juni 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Klüftung nördliche Böschung über Lettenschicht - Lamelle 3.
(Juni 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Baugrubenböschung Nord - Tonschicht vor dem Anspritzen Lamelle 6.
(Juni 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Erdarbeiten in der Schleusenbaugrube.
(Juni 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherungsarbeiten in der Schleusenbaugrube.
(Juni 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherungsarbeiten in der Schleusenbaugrube.
(Juni 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Sohlenbewehrung Lamelle 10.
(Juni 1981)


nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherung Nord - Lamelle 2 Unterhaupt.
(Juli 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherung Nord - Lamelle 2 Unterhaupt.
(Juli 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherung Nord - Lamelle 2 Unterhaupt.
(Juli 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Aufstellung der Pumpen zum Betonieren des 1. Sohlenabschnittes Lamelle 10.
(Juli 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Betonieren des 1. Sohlenabschnittes, Lamelle 1.
(Juli 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Aufstellung der Pumpen zum Betonieren des 1. Sohlenabschnittes Lamelle 10 - Pumpenbeschickung.
(Juli 1981)

nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Kammersohle - Lamelle 7. 1. Betonierabschnitt - Aussteifung der Bewehrung.
(August 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Kammersohle - Lamelle 9 und 10 Südseite. Profilstahlmontage für Bewehrung.
(August 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen -Betonieren der Kammersohle Lamelle 7 - 1. Betonierabschnitt.
(August 1981)
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Betonmischanlage - Ansicht von Norden.
(August 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Bewehrung Kammersohle Lamelle 7 - 1. Abschnitt.
(August 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Sicherung der Lettenschicht nördliche Böschung Lamelle 10 Oberhaupt. Einbau Filterfließ, Spritzbeton.
(August 1981)



Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungsabbruch Oberhaupt.
(August 1981)




nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherung Oberhaupt-Ostseite.
(September 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherung Oberhaupt-Ostseite.
(September 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungssicherung Südseite Kammer, Lamelle 9 und 10 - Kranstandplatz.
(Oktober 1981)


nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Betonieren der Lamelle 9, 3. Abschnitt.
(November 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Betonieren der Lamelle 9.
(November 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick von Besichtigungsplattform in die Kammer.
(November 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Eisenbiegeanlage.
(November 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Blick auf die Mischanlage.
(November 1981)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Betonpumpenaufstellung Lamelle 9.
(November 1981)


nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Zurückgenommene Böschung Südseite.
(März 1982)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Böschungsabrutschung an zurückgenommener Böschung Südseite.
(März 1982)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Kammermauer - Längskanal Südseite.
(März 1982)

Schleuse Eckersmühlen

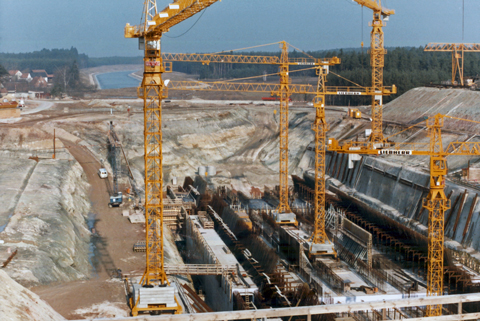

Schleuse Eckersmühlen - Blick vom Oberwasser in die Schleusenbaugrube.
(März 1982)

Schleuse Eckersmühlen

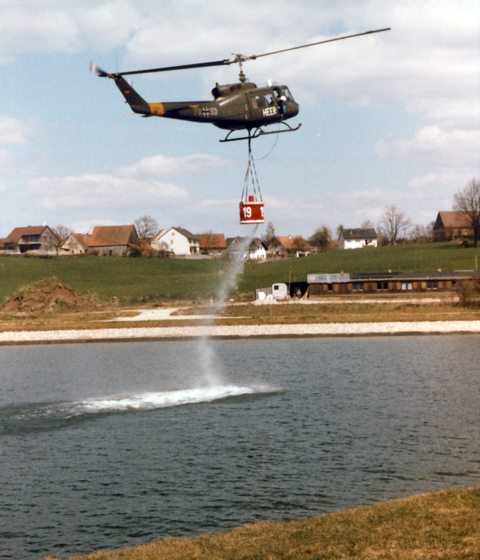

Schleuse Eckersmühlen - Wasserentnahme für eine Katastrophenschutzübung.
(April 1982)


nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Betoneinbau Oberhaupt - 4. Betonierabschnitt Sparbecken-Gruppe O - Unterbeton.
(Juli 1982)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Sparbecken-Gruppe O - Zuläufe mit Berliner Verbau zur Erhaltung der Durchfahrt.
(Juli 1982)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Verbau im Bereich des MH - Oberstrom.
(Juli 1982)



Schleuse Eckersmühlen

Schleuse Eckersmühlen -Oberstrom - Sparbecken-Zuläufe Lamelle 8.
(Juli 1982)




nach_oben
Schleuse Eckersmühlen

Schleuse Eckersmühlen - Baugrubenzwickel Nordseite - Bereich Lamelle 1 und 2 bis Pumpenschacht.
(September 1982)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Oberhaupt Ost Hinterfüllung (Kote -3,70m) - Ankervergurtung entfernt.
(September 1982)

Schleuse Eckersmühlen

Schleuse Eckersmühlen - Oberhaupt Süd Hinterfüllung (Kote -5,50m)
(September 1982)


nach_oben
Schleuse Eckersmühlen

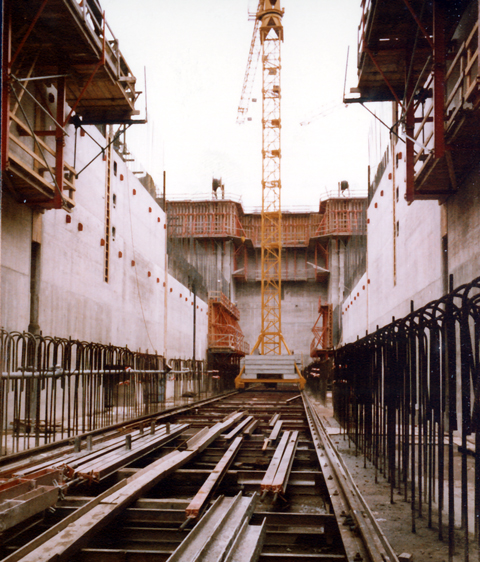

Schleuse Eckersmühlen - Kammer in Richtung Oberhaupt.
(November 1982)

Schleuse Eckersmühlen

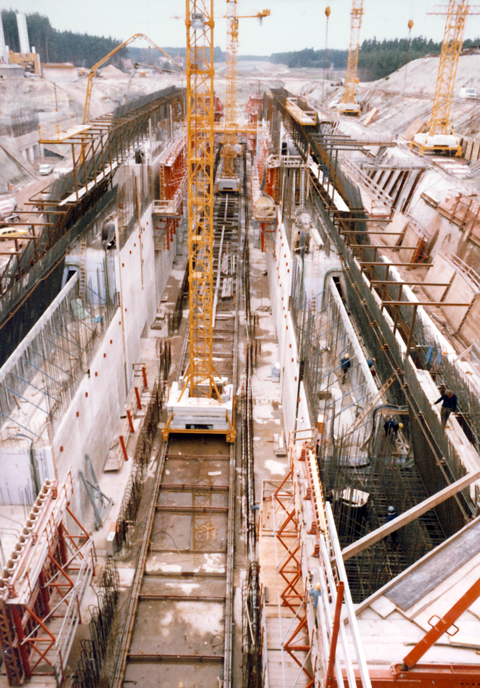

Schleuse Eckersmühlen - Blick vom Oberhaupt in die Kammer.
(November 1982)

Schleuse Eckersmühlen

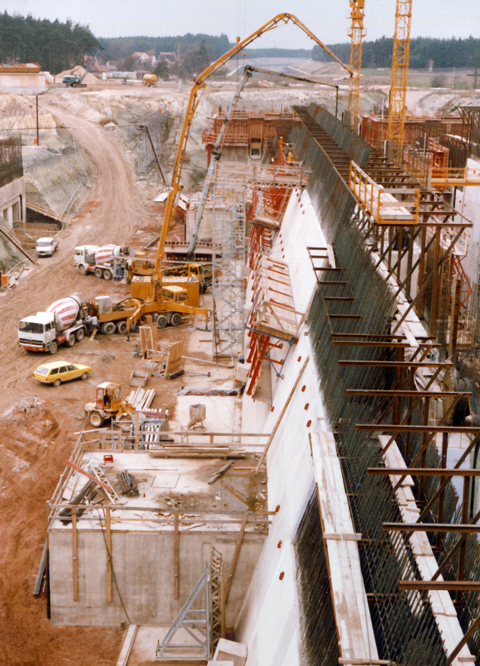

Schleuse Eckersmühlen - Blick vom Oberhaupt auf die Außenwand der Kammer.
(November 1982)


nach_oben
