GESCHICHTE
- DER KARLSGRABEN 2
1911
DIE FOSSA CAROLINA IN DER TOPOGRAPHIE
|
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_34_05.jpg)

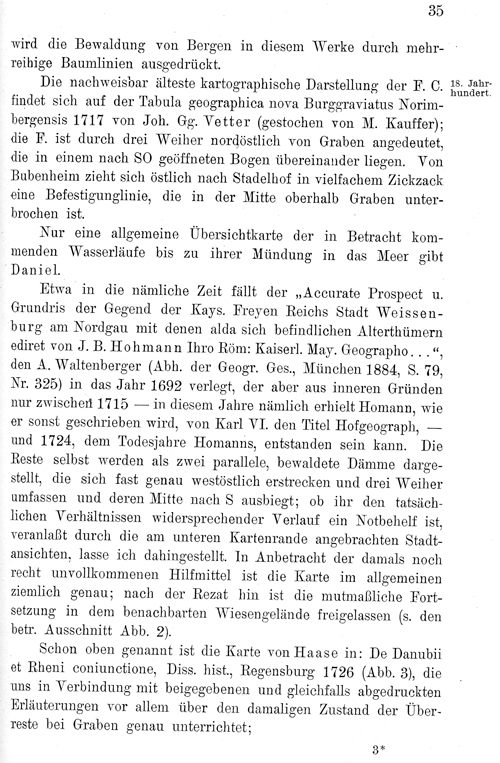

![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_35_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_36_05.jpg)

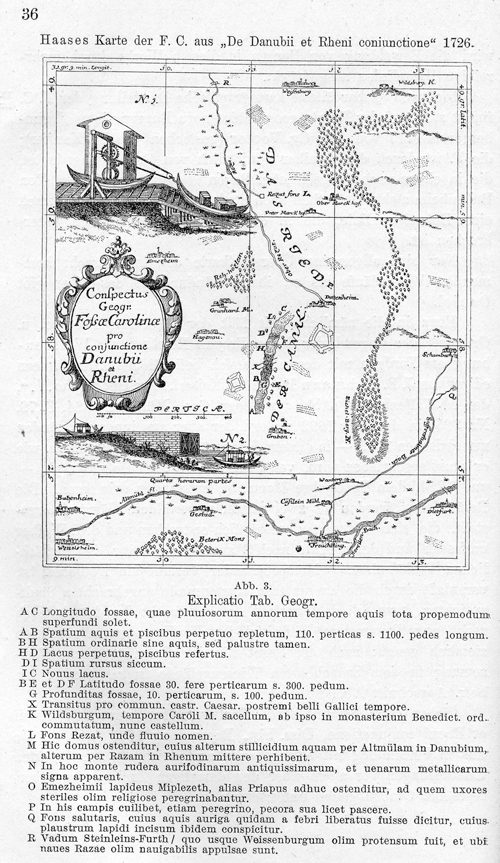

Abb. 3 - Hasses Karte.
PDF
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_37_05.jpg)

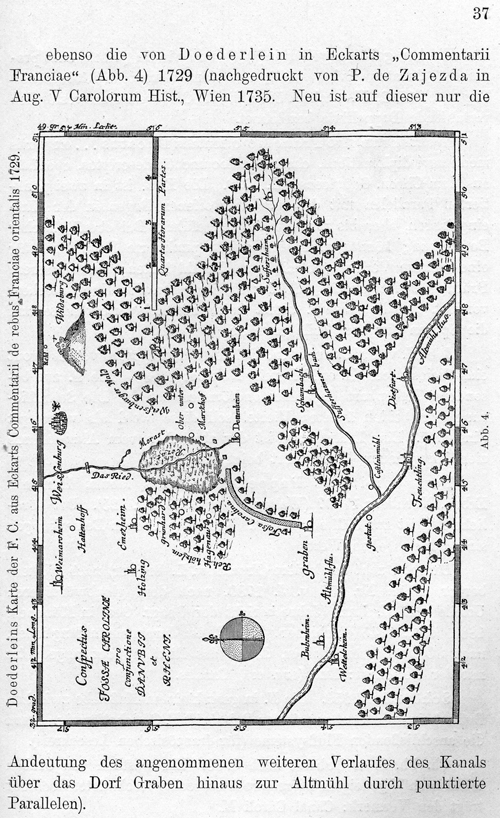

Abb. 4
PDF

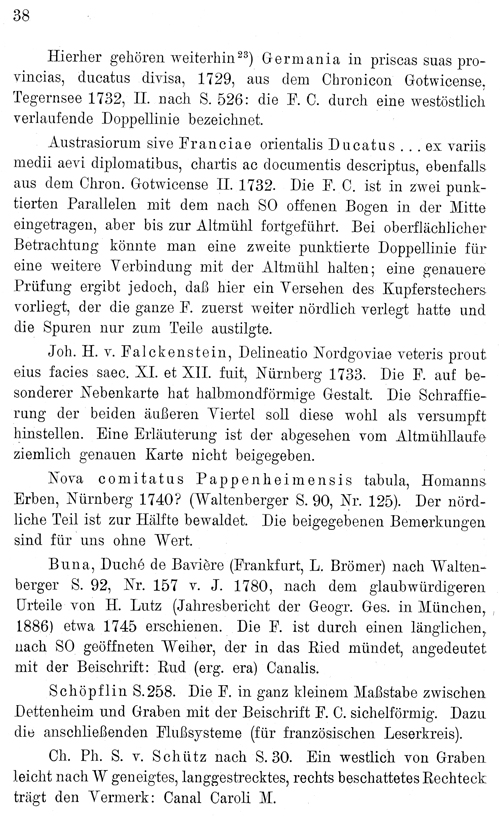

![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_38_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_39_05.jpg)
Abb. 5

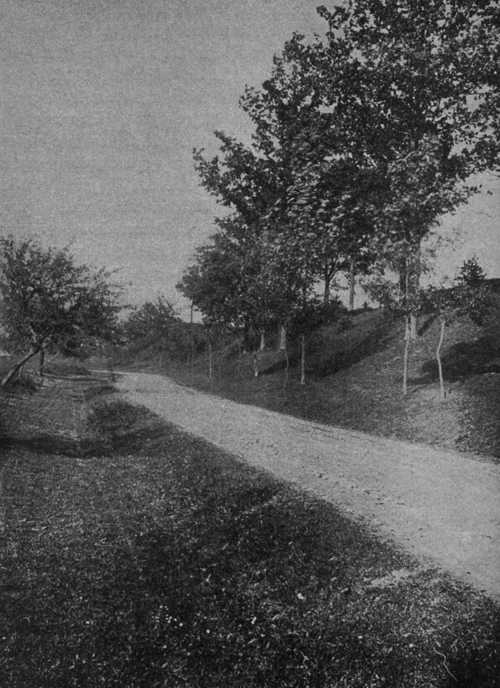

Die Außenseite der westlichen Böschung der Fossa Caroline am südwestlichen Ende.
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_40_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_41_05.jpg)

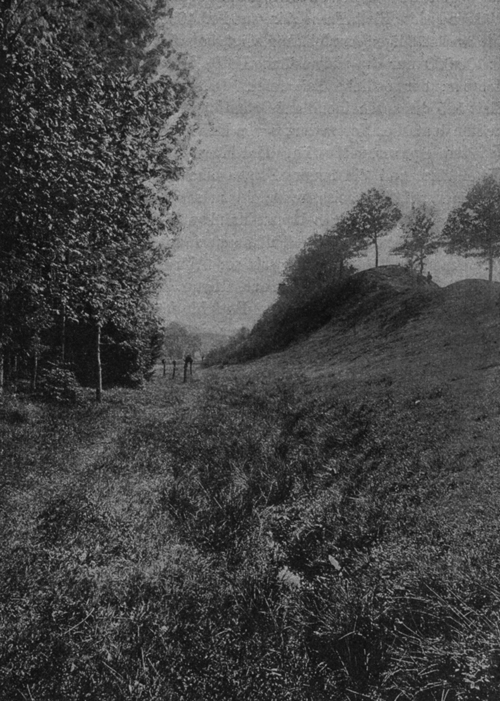

Abb. 6
Die Fossa Carolina in ihrem südwestlichen Ende mit der höchsten Dammkronenerhebung und der schmalsten Solenbreitze;
im Hintergrunde der Weiher von Graben, darüber der Hahnenkamm.

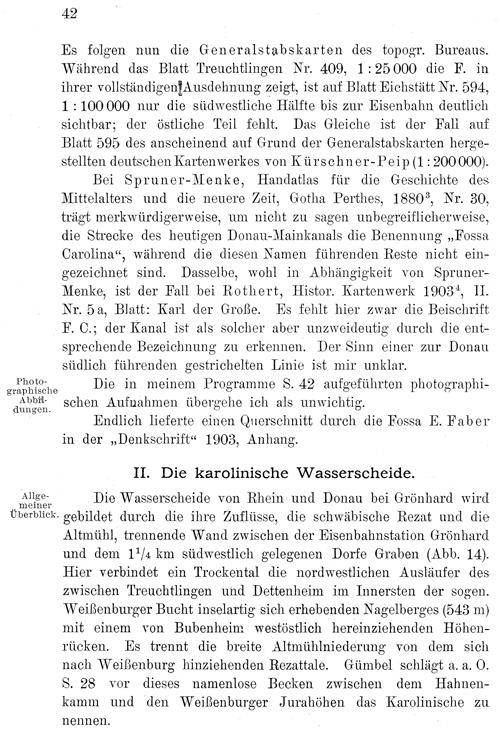

![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_42_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_43x_05.jpg)
Abb. 7

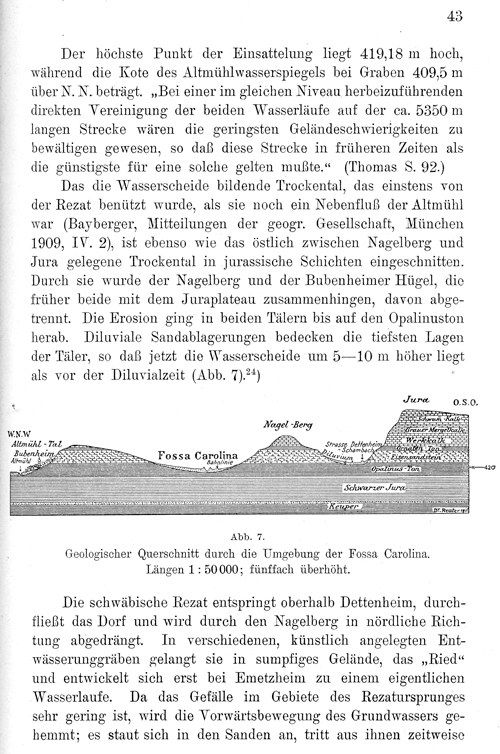

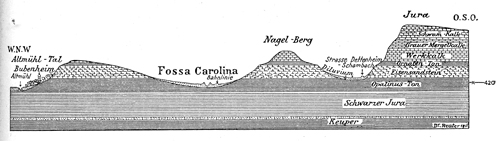

Geologischer Querschnitt durch die Umgebung der Fossa Carolina.
Längen 1:50.000; fünffach überhöht.

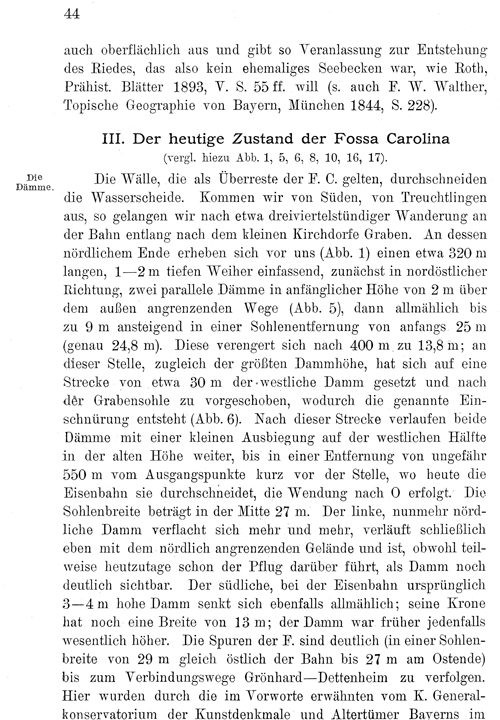

![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_44_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_45_05.jpg)

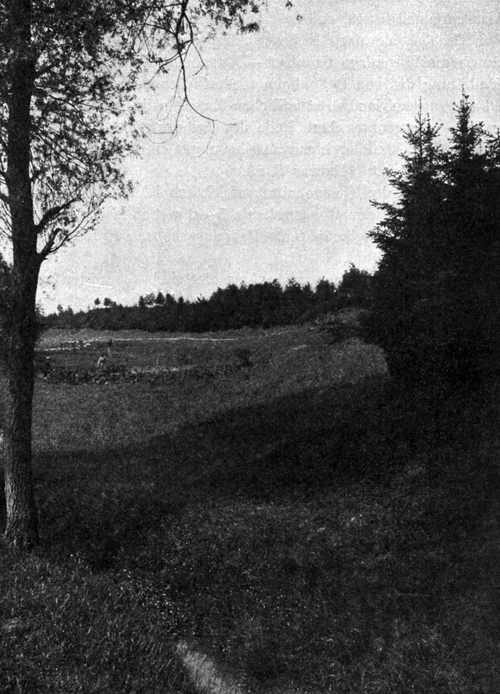

Abb. 8
Die Fossa Carolina südwestlich vom Eisenbahndamm aus in größten Dammkronenbreite.
(in der Mitte ist der Einschnitt vom Jahre 1910 sichtbar.)

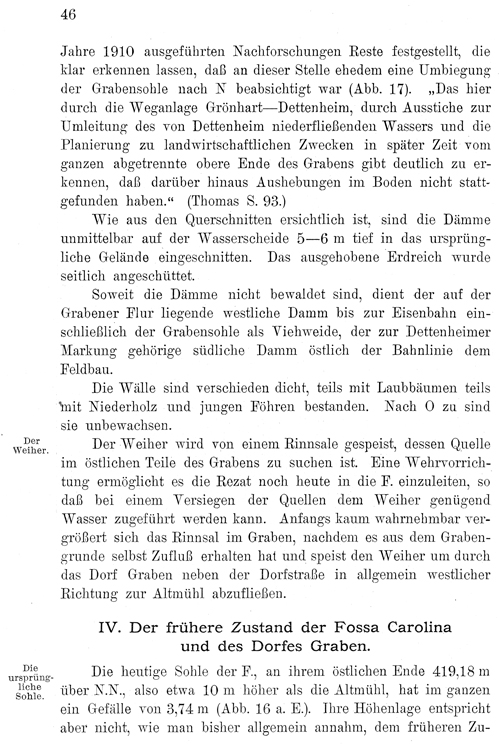

![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_46_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_47_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_47x_05.jpg)
Abb. 9

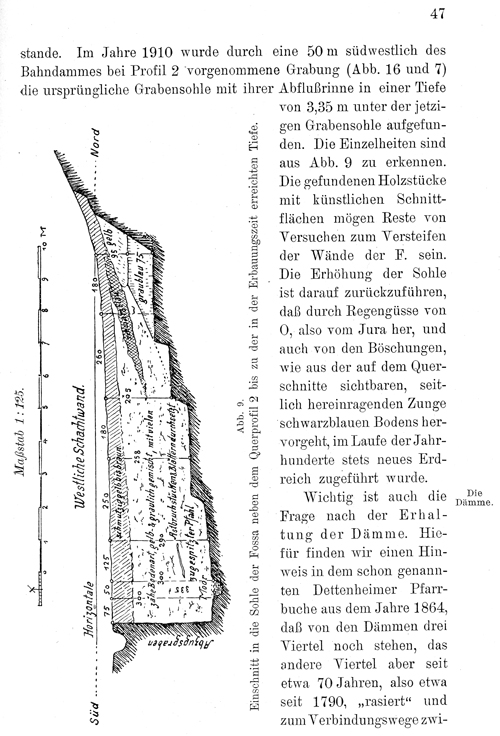

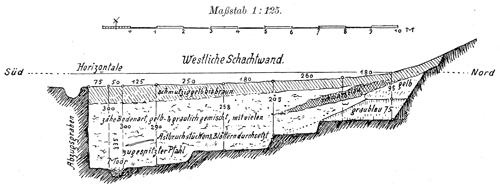

Einschnitt in die Sohle der Fossa neben dem Querprofil 2 bis zu der in der Erbauungszeit erreichten Tiefe.

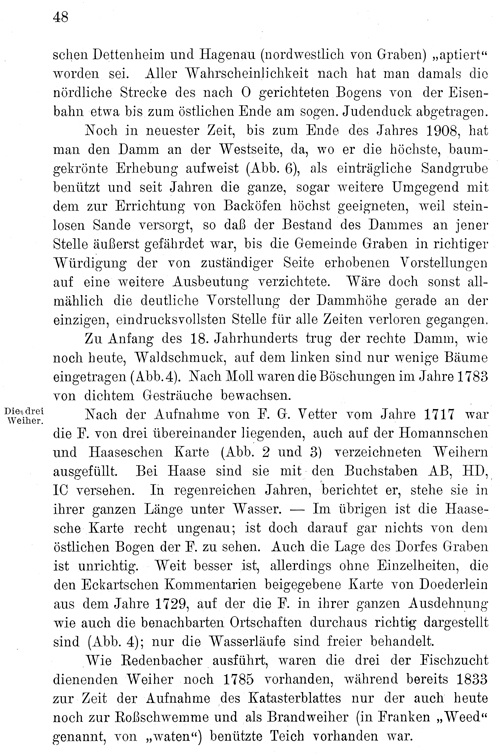

![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_48_05.jpg)
![Karlsgraben - Fossa Carolina](../../pictures/kanal_geschichte/fossa_carolina_49_05.jpg)

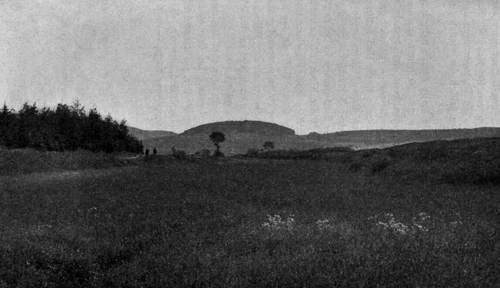

Abb. 10
Die Fossa Carolina in ihrem östlichen Ende gegen den Jura zu (Im Hintergrund: Dettenheim).
|
|
|
